Desde la pantalla de Dispositivos, usted podrá seleccionar los Endpoints a configurar:
Presionando el botón derecho del mouse sobre el Endpoint, se abrirá un cuadro de diálogo que
le permitirá definir los parámetro para el Contador de pulsos:

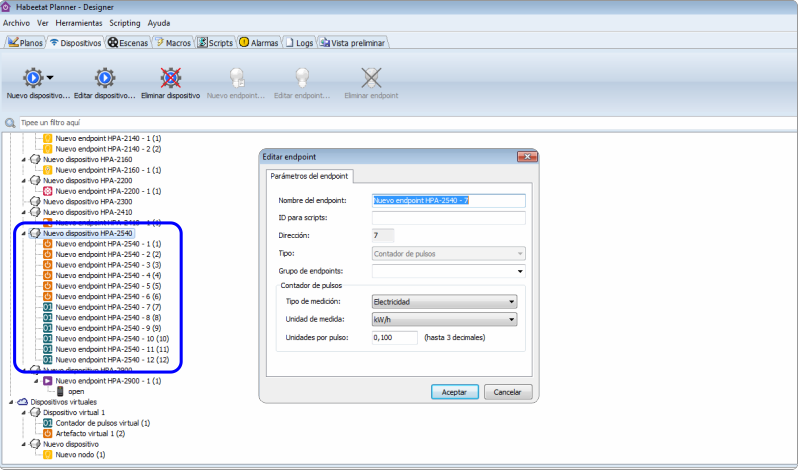

Pantalla de ejemplo correspondiente a la configuracion de un Dispositivo 2540 y sus Endpoints.
Parámetros del Endpoint:
· Nombre del nodo: escriba un nombre descriptivo que le permita identificar al Endpoint
en su instalación.
· ID para scripts: este campo opcional le permitirá identificar el Endpoint en los Scripts.
Puede introducir un nombre corto, asegurándose de que no haya dos planos con el
mismo ID. · Dirección: el sistema identifica el canal al que pertenece el Endpoint. En un Dispositivo
que controla varios canales, el sistema le mostrará el número de canal asignado para el
Endpoint que esté editando.
· Tipo: en este caso el sistema identificará al Endpoint con un controlador para
Luz con
dimmer o Dimmer con controlador de color. (dependiendo del caso)
· Grupo de endpoints: esta aplicación le permitirá asignar el Endpoint a un
grupo
previamente definido. Luego podrá configurar acciones para el grupo.
Contador de pulsos:
· Tipo de medición: aquí puede definir qué medirá.
· Unidad de medida: configure la unidad de medida que desea utilizar.
· Unidades por pulso: de acuerdo a los equipos que utilice, especifique la equivalencia
de la unidad de medida en pulsos.
Importante: una vez configurado
el Contador de pulsos, deberá vincular cada uno de los
Endpoints que desea involucrar en la medición.
